EALC20-65-Z 精密电动滑台
产品型号EALC20-65-ZEnglish Page ↗
- 台面尺寸60x60mm；
- 行程20mm
- 标配两相电机，支持更换5相电机、伺服电机
- 重复定位±3um
- -G支持光栅尺
- -z 竖直使用
- 支持定制
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | EALC20-65-Z |
|---|---|
| 系列 | EALC |
| 所属分类 | 电动滑台 |
| 运动类型 | 平移 |
| 行程 | 20mm |
| 导程 | 2mm |
| 中心负载 | 5kg |
| 自重 | 0.6kg |
| 定位精度 | <30μm |
| 重复定位精度 | <±3.0μm |
| 分辨率(8细分) | 1.25μm |
| 最小步长 | 2μm±10% |
| 最大速度 | 20mm/s |
| 台面尺寸 | 65mm×65mm |
| 导轨类型 | 交叉滚柱导轨 |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 运动直线度 | <5μm |
| 运动平行度 | <10μm |
| 电机 | 2相28步进电机 |
| 步距角 | 1.8° |
| 电流 | 1.3A/相 |
| 保持力矩 | 0.0785N·m |
| 推荐控制器 | DH2x42、DH3x42、DH5x42、DH6x42 |
| 限位传感器 | 2个 PM-L25 |
| 原点传感器 | 1个 PM-L25 |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。

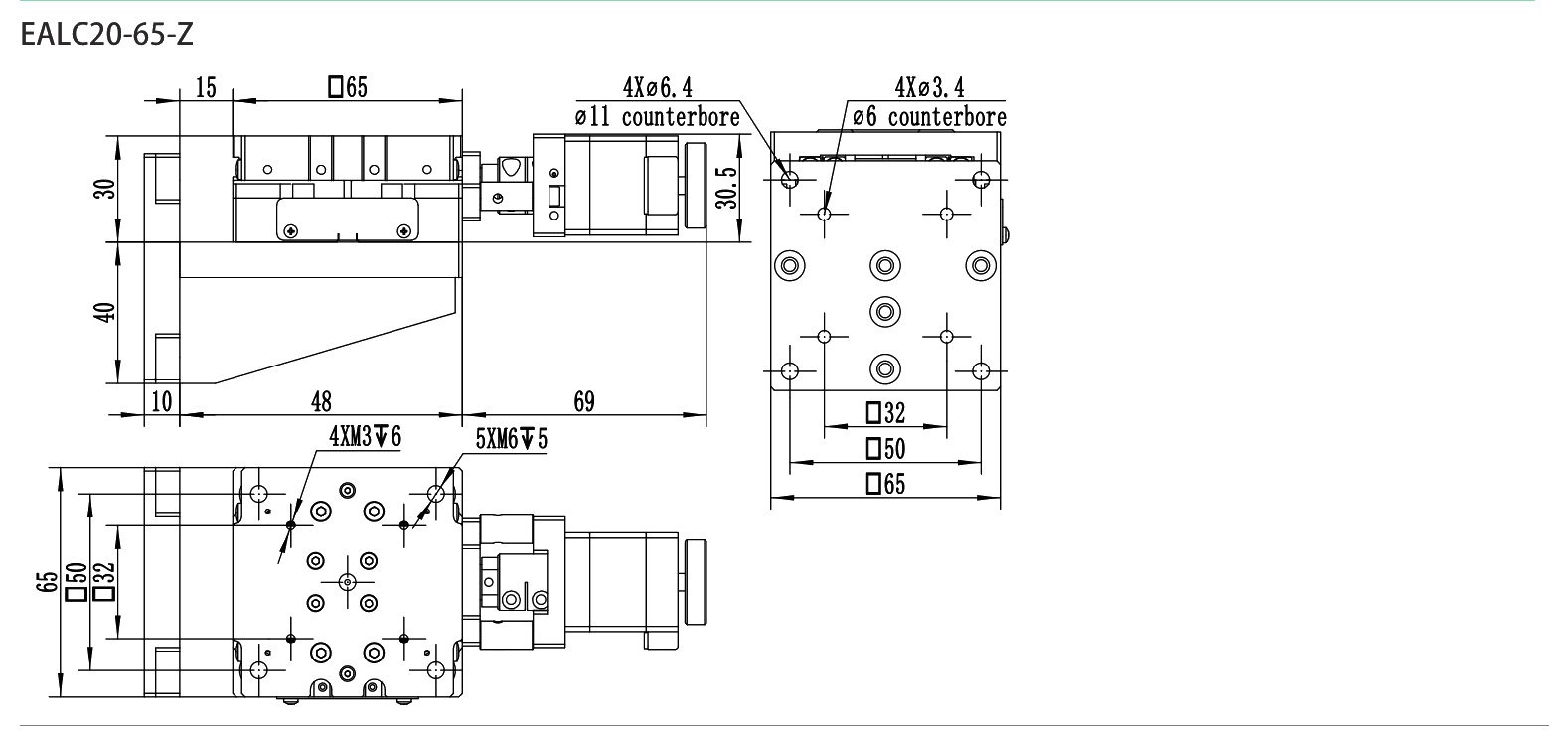

产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
