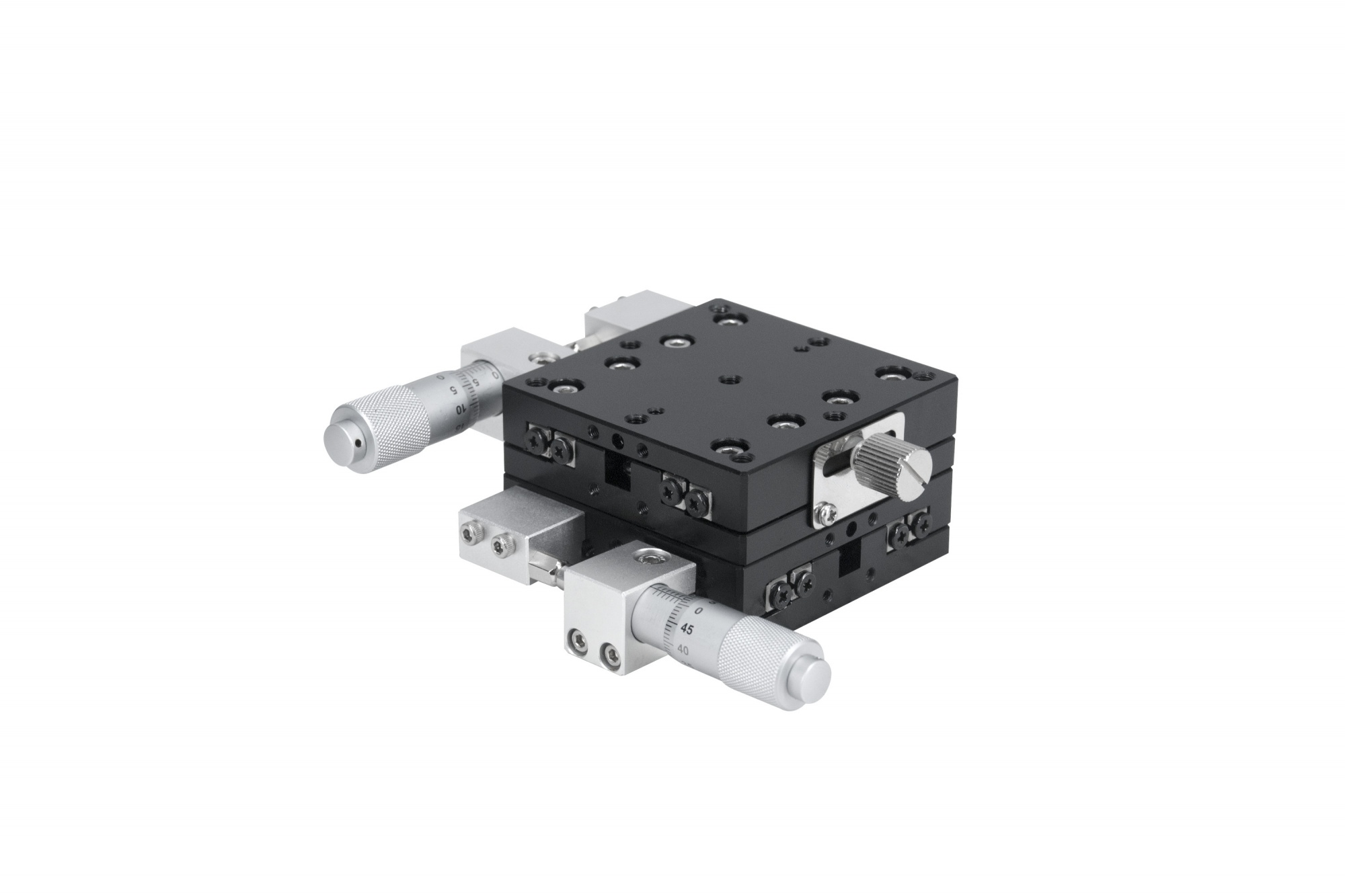

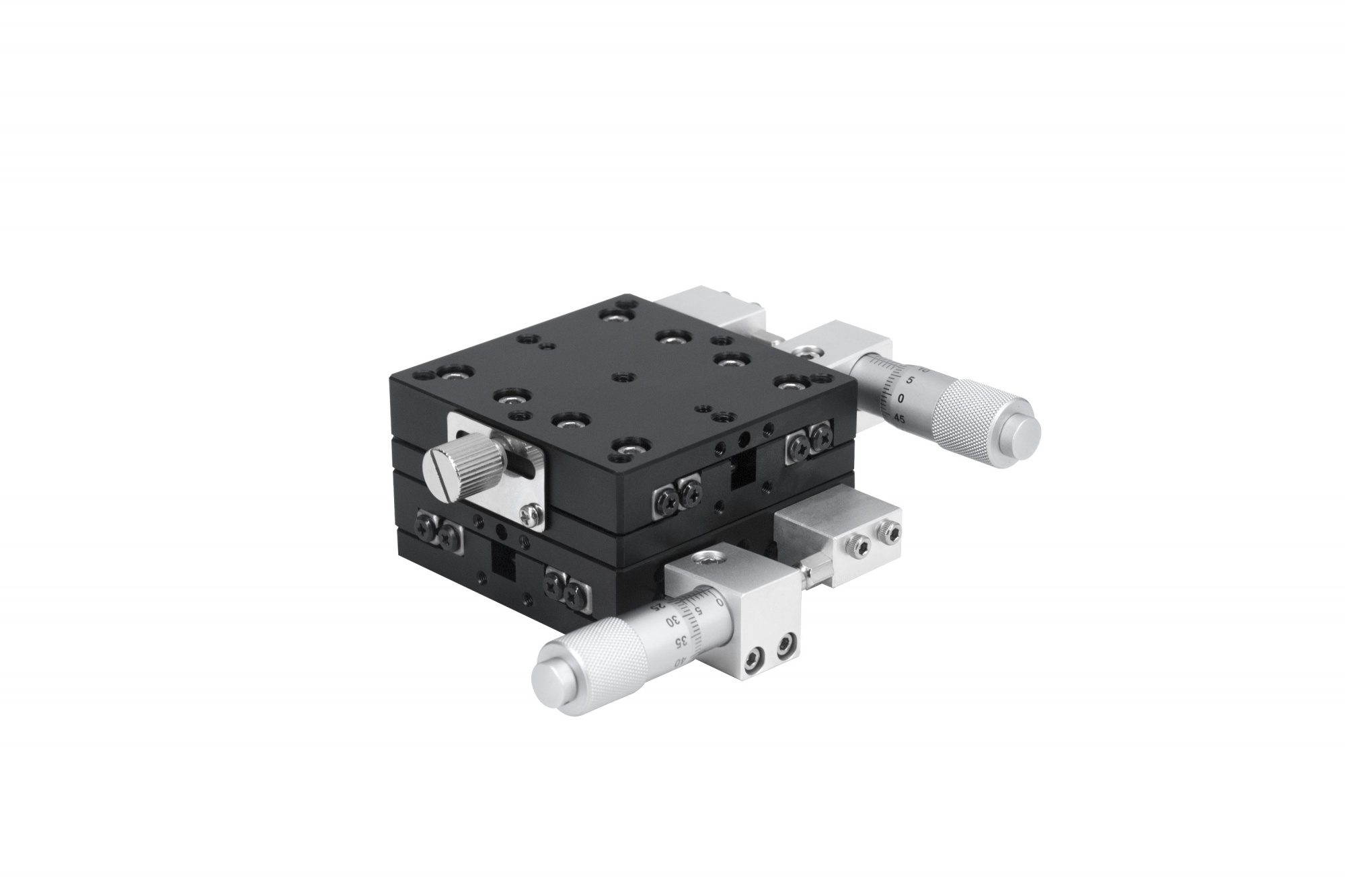

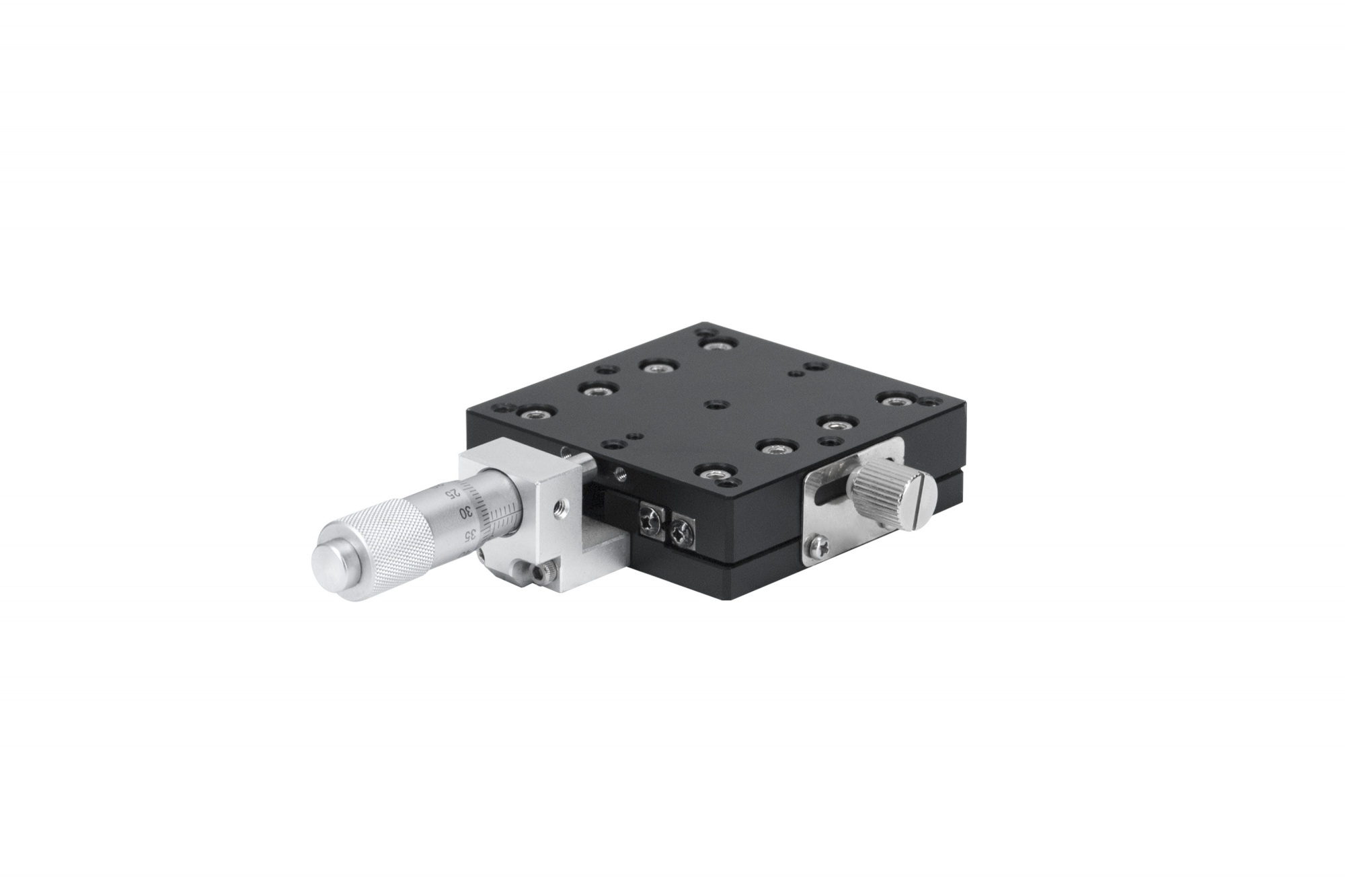

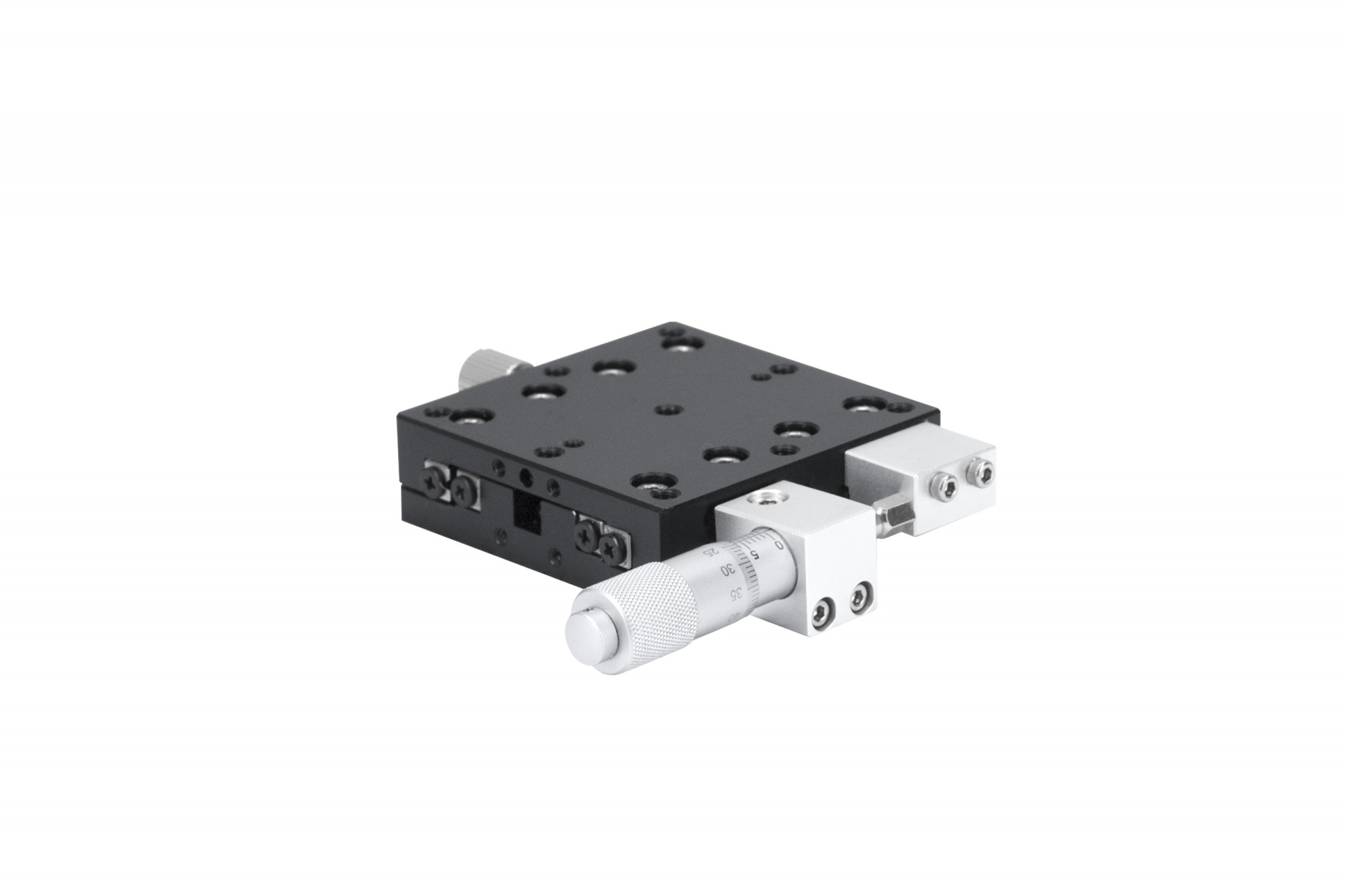

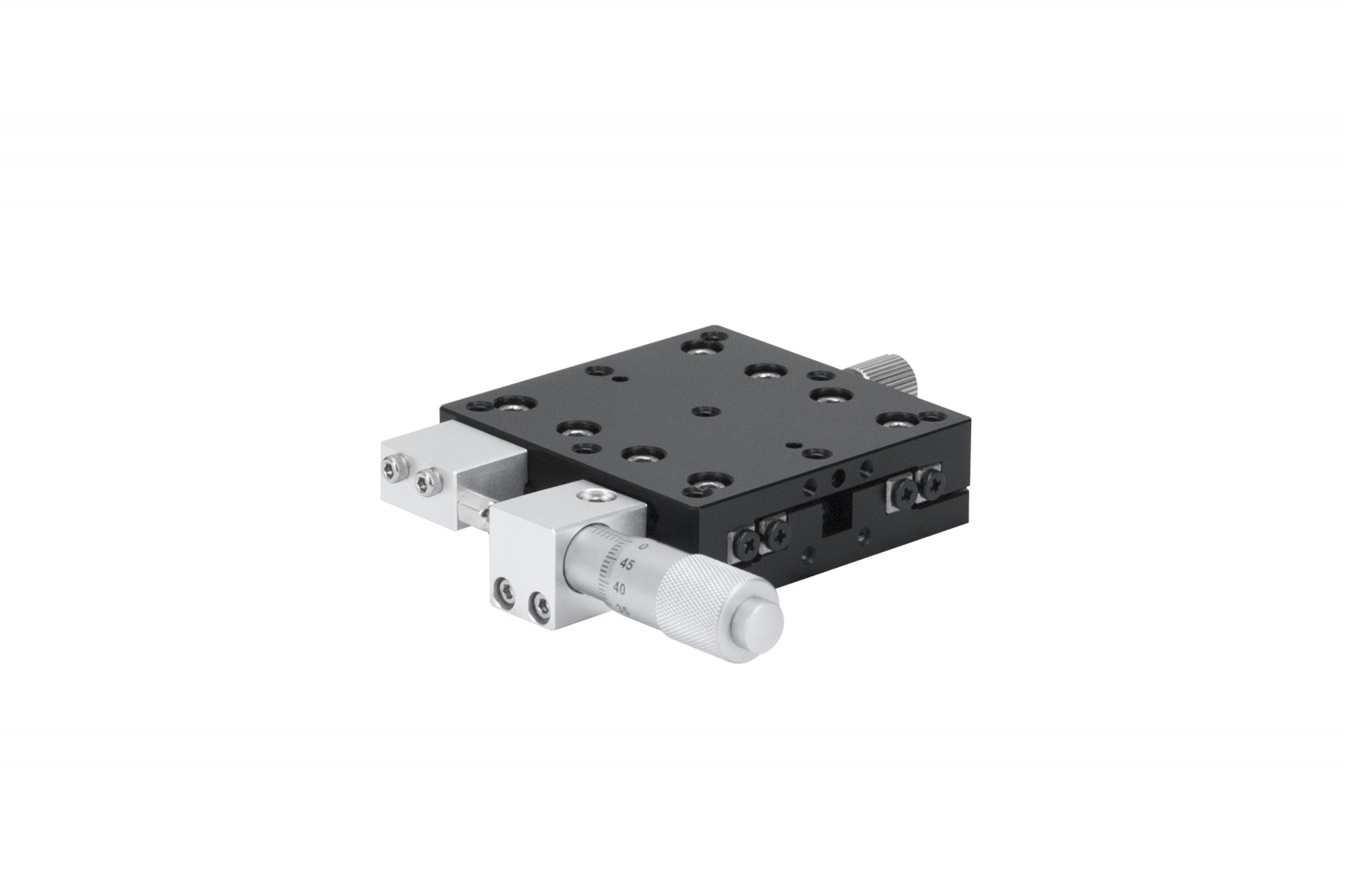

手动平移滑台
产品型号MALC13-60English Page ↗
- 单轴驱动，带标准分厘卡
- 台面尺寸：60 mm×60 mm
- 行程：13 mm
- 分厘卡最小刻度：10 um
- 分为中心驱动、左侧驱动和右侧驱动三种驱动类型
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | MALC13-60 |
|---|---|
| 系列 | MALC |
| 所属分类 | 手动滑台 |
| 运动类型 | 平移 |
| 可选型号 | MALC13-60-C、MALC13-60-CZ、MALC13-60-L、MALC13-60-R、MALC13-60-CC、MALC13-60-LL、MALC13-60-RR；双轴/三轴：MALC260-C、MALC260-L、MALC260-R、MALC360-C、MALC360-L、MALC360-R（共 13 款，行程 13mm，台面 60×60mm，交叉滚柱导轨，铝合金，负载 5kg） |
| 命名规则 | MAL=手动+铝合金；C=交叉滚柱导轨；单轴型为[行程mm]-[台面mm]；双轴/三轴型首位数字 2/3=轴数（如 MALC240、MALC340）；后缀 C/CZ=中心(竖直)、L/LZ=左侧(竖直)、R/RZ=右侧(竖直)；CC/LL/RR=双轴双侧驱动；M4=台面 M4 安装孔 |
| 中心负载 | 5 kg |
| 自重 | 0.24 / 0.34 kg |
| 驱动位置 | 中心 / 中心竖直 / 左侧 / 右侧 / 双侧（微分头） |
| 台面尺寸 | 60×60 mm |
| 导轨类型 | 交叉滚柱导轨 |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 静态平行度 | ≤0.05 mm |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。

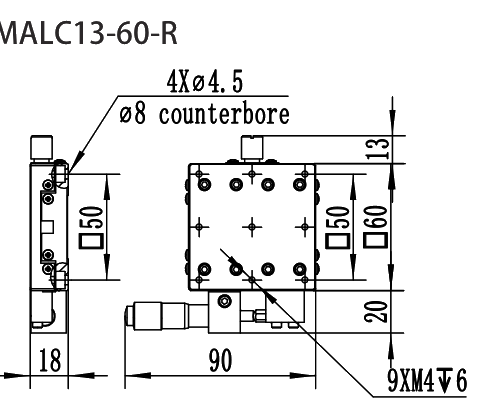

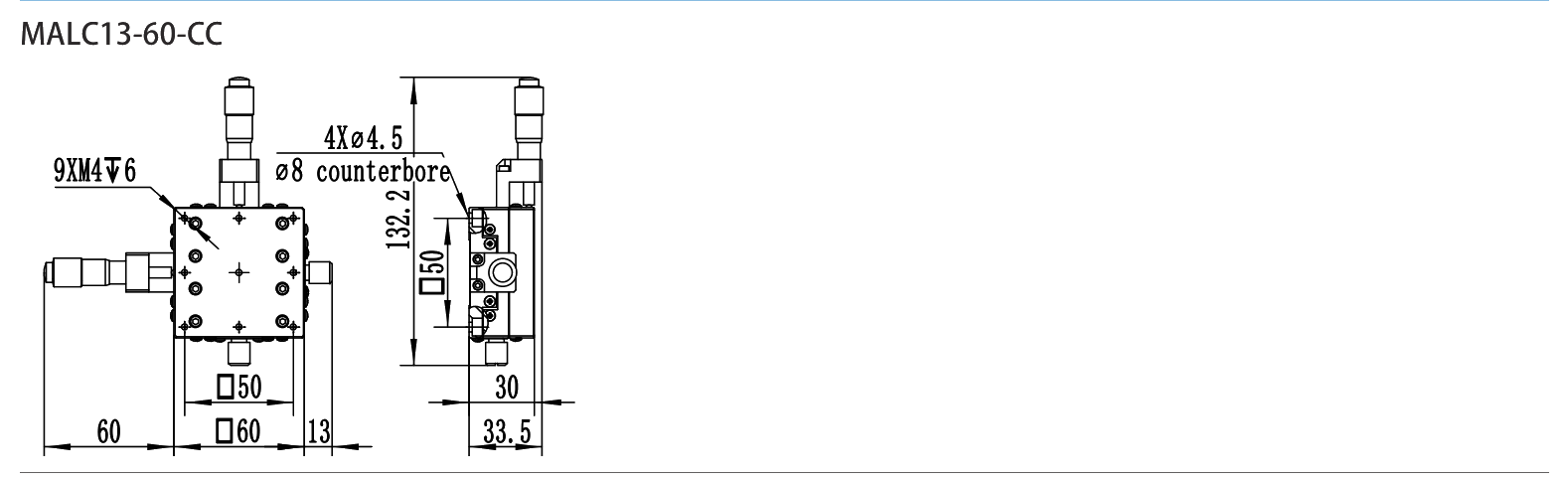

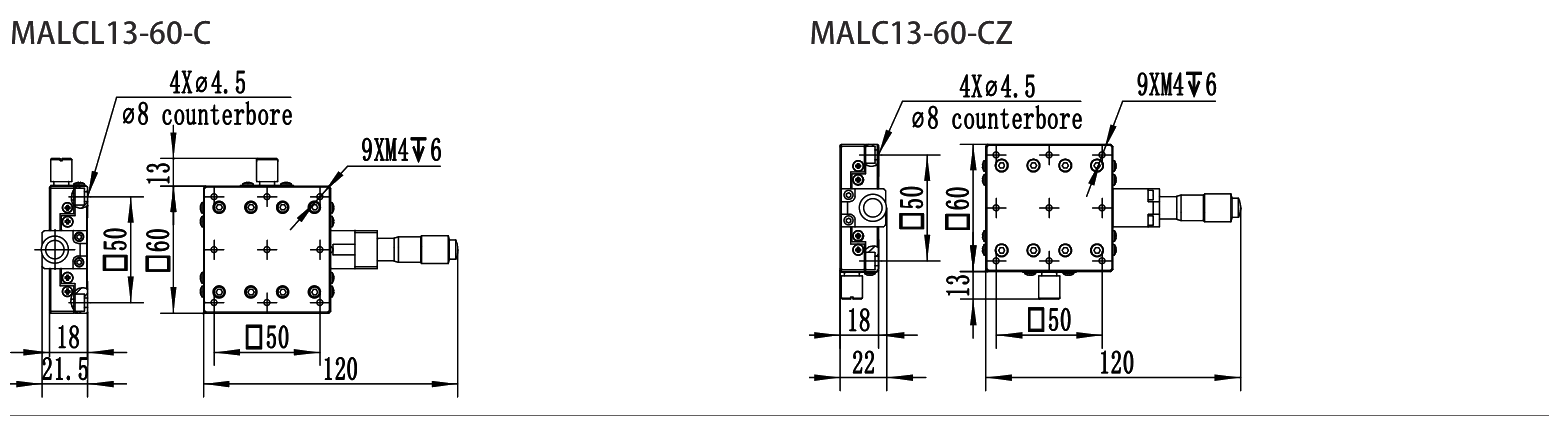

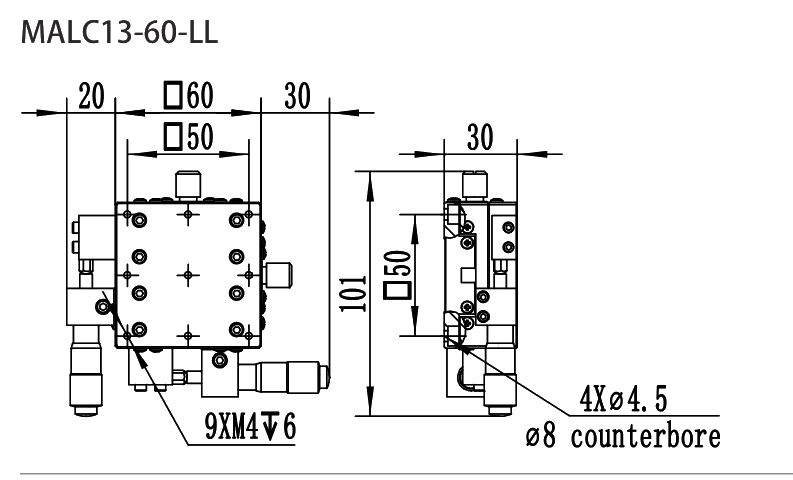

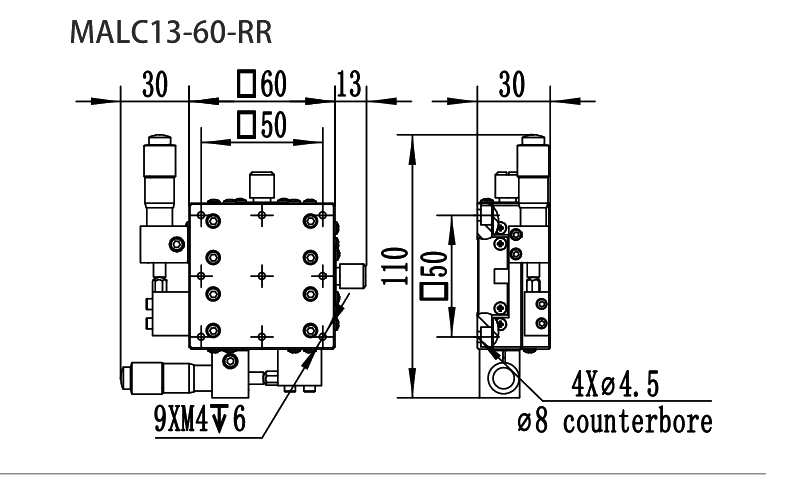

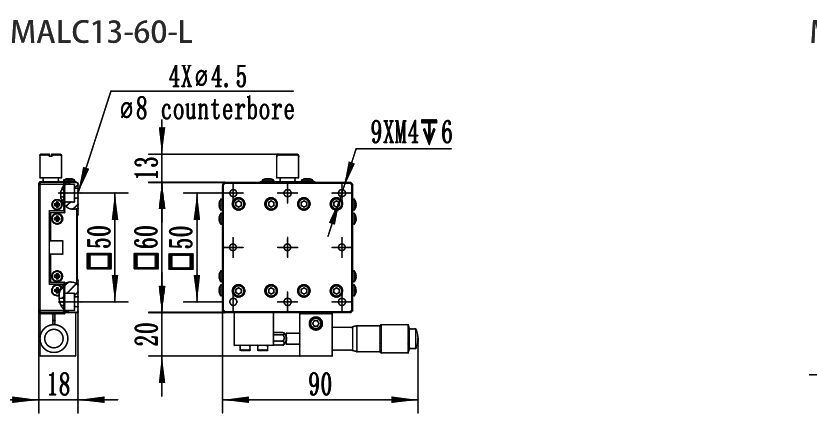

产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
