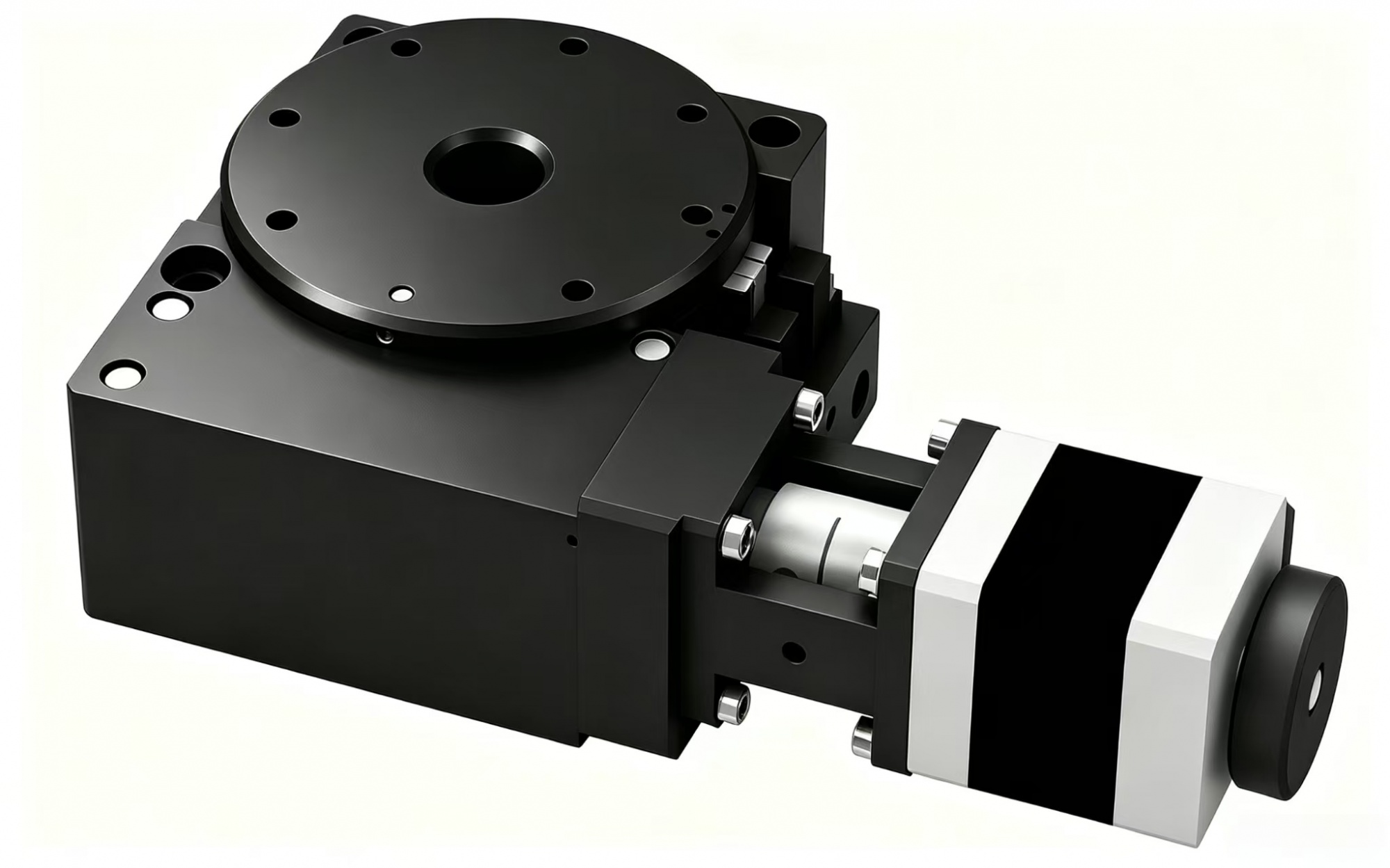

EARB100 经济型电动旋转滑台-360°旋转
产品型号EARB100English Page ↗
- 步进电机驱动，蜗轮蜗杆传动
- 台面尺寸：60-20mm
- 行程：360°
- 多轴组维，可形成万向结构
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | EARB100 |
|---|---|
| 系列 | EARB |
| 所属分类 | 电动滑台 |
| 运动类型 | 旋转 |
| 行程 | 360° |
| 传动比 | 90:1 |
| 中心负载 | 5kg |
| 自重 | 1.2kg |
| 重复定位精度 | ≤±0.01° |
| 最大速度 | 40°/s |
| 驱动方式 | 蜗轮蜗杆 |
| 台面尺寸 | Φ60mm |
| 主体材质 | 铝合金，黑色阳极氧化 |
| 轴向跳动(端跳) | <30μm |
| 径向跳动(偏心) | <5μm |
| 电机 | 2相42步进电机 |
| 步距角 | 1.8° |
| 电流 | 1.7A/相 |
| 保持力矩 | 0.44N·m |
| 推荐控制器 | DH2x42、DH3x42、DH5x42、DH6x42 |
| 原点传感器 | 霍尔开关 |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。

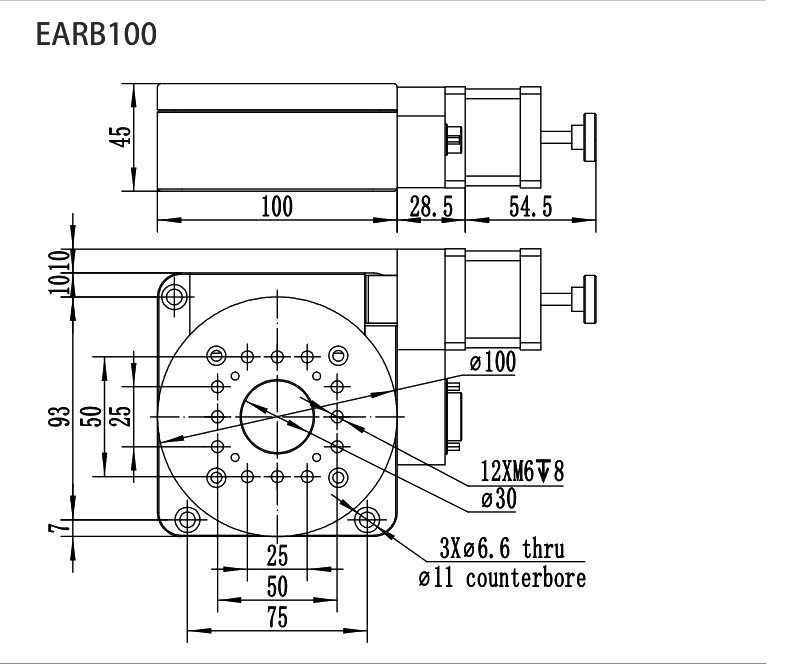

产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
