手动铜质摆动台
产品型号MCGD 系列English Page ↗
- 蜗轮蜗杆或分厘卡驱动
- 台面尺寸：多种
- 行程：多种
- 燕尾副导轨或弧形交叉滚柱导轨导向
- 组维后可实现回转中心的理论重合
185 1583 8098 李先生 · bart-lee@ddhc-tech.com
137 1698 9256 刘女士 · sally-liu@ddhc-tech.com
支持非标定制与 OEM，报价与技术选型支持请随时联系。
规格参数
| 产品型号 | MCGD 系列 |
|---|---|
| 系列 | MCGD |
| 所属分类 | 手动滑台 |
| 运动类型 | 摆动 |
| 可选型号 | MCGD25-40、MCGD40-40、MCGD60-40、MCGD35-60、MCGD60-60、MCGD80-60（共 6 款，蜗轮蜗杆驱动，台面 40/60mm，回转中心高 25~80mm，燕尾副导轨，铜质发黑处理） |
| 命名规则 | M=手动；C=铜材质（A=铝合金）；G=摆动（俯仰/偏摆）；D=燕尾副导轨（C=交叉滚柱导轨）；前段数字=回转中心高度(mm)；后段=台面尺寸(mm) |
| 中心负载 | 3 / 3 / 3 / 4 / 4 / 4 kg |
| 自重 | 0.11 / 0.11 / 0.11 / 0.22 / 0.26 / 0.26 kg |
| 驱动位置 | 蜗轮蜗杆（手轮中心驱动） |
| 台面尺寸 | 40×40 / 60×60 mm（回转中心高 25~80mm） |
| 导轨类型 | 燕尾副导轨 |
| 主体材质 | 铜，发黑处理 |
| 参数说明 | 以上参数依据产品选型表整理，具体以最新出厂技术资料为准。 |
以上规格为典型值，详细图纸与完整规格请咨询我们索取；欢迎非标与 OEM 定制。

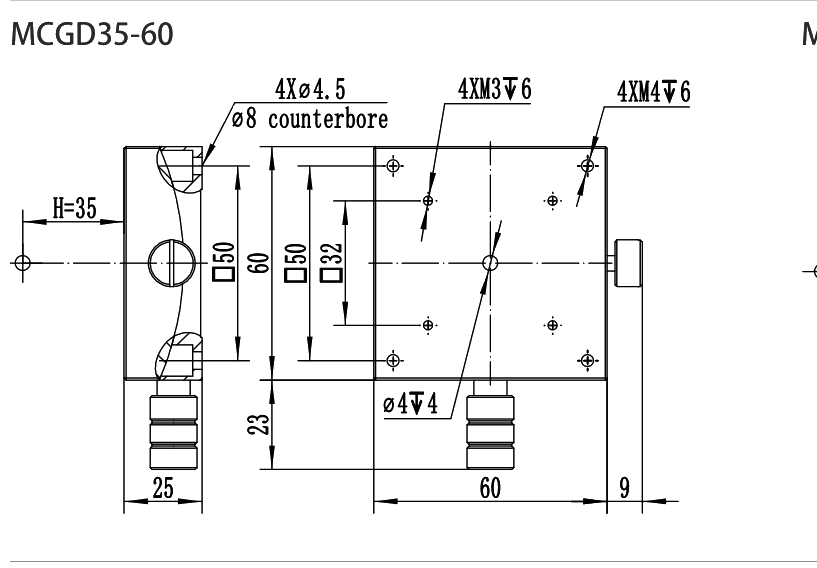

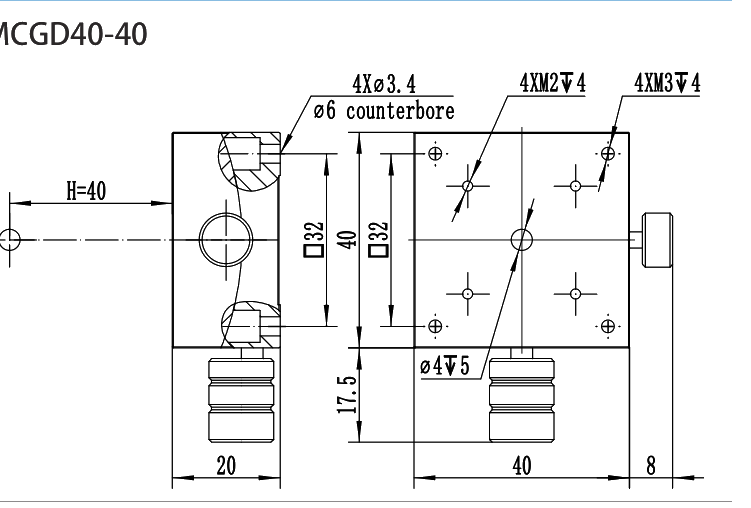

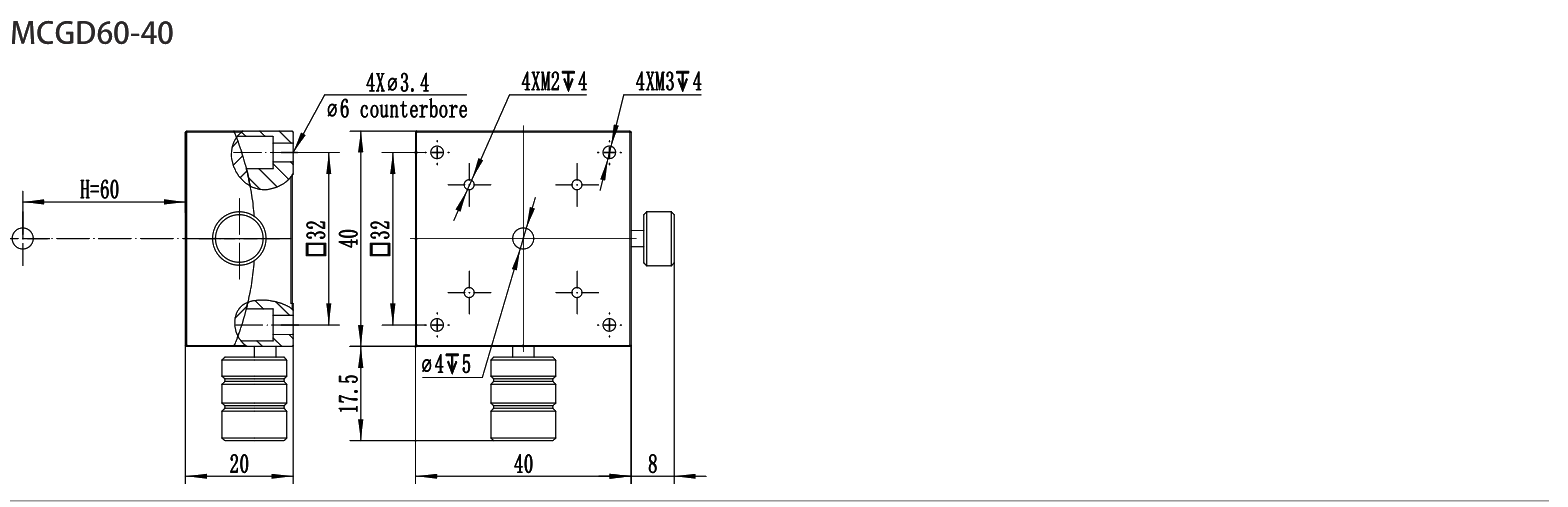

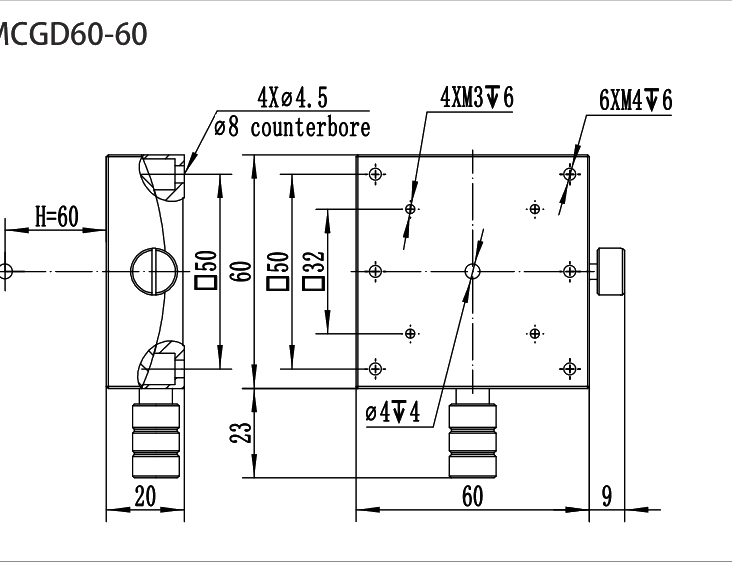

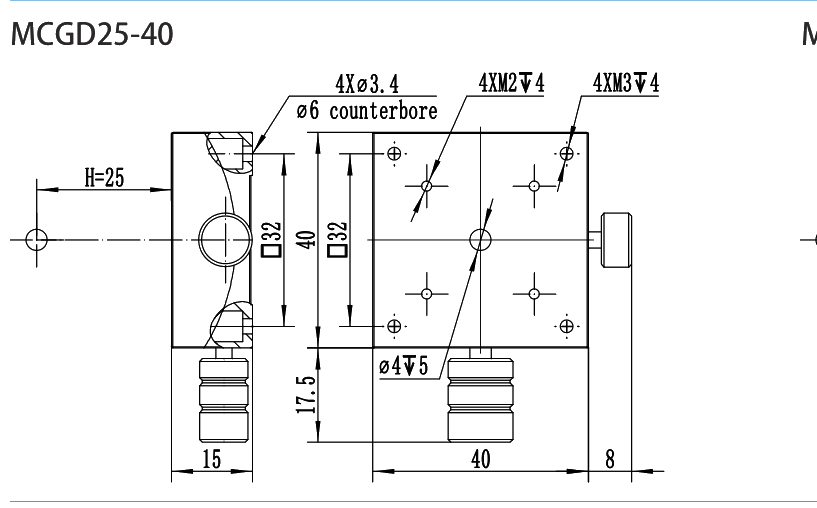

产品尺寸图
图为典型规格尺寸示意（源自官方手册），具体以出厂图纸为准；点击可放大查看；支持非标定制。
